现代木结构

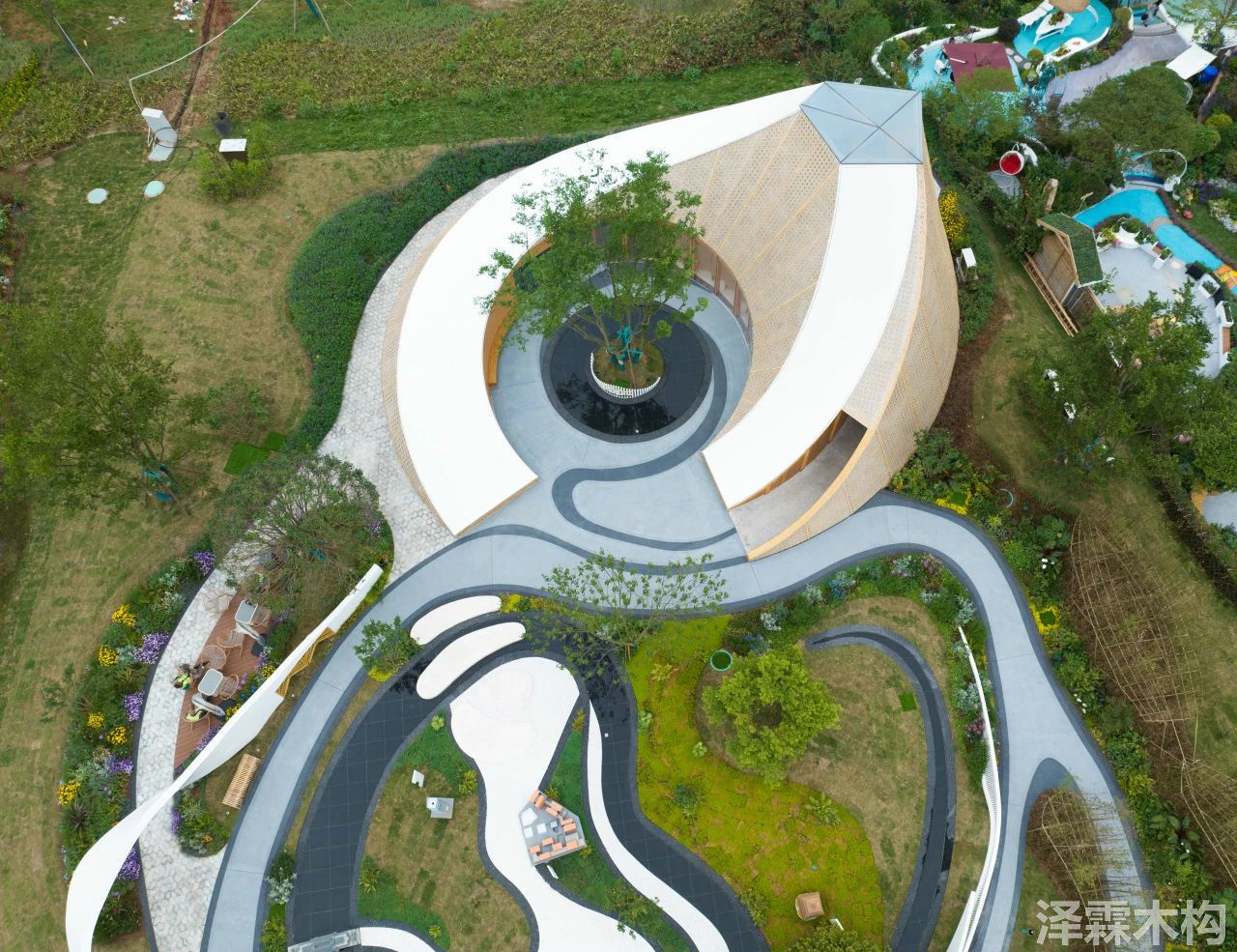

企业展馆:“雪山下的公园城市、烟火里的幸福成都”,此意境便是我们想要表达的“匠心妙绘公园城”主题,体验成都山水人城和谐相融的特色园艺。
![](/uploadfile/2024/0430/20240430041723720.jpg)
![](/uploadfile/2024/0430/20240430041957936.jpg)
建筑因公园城市而生,成都因雪山融水的河流滋养而成,我们借雪山逢春消融后的雪水作为平面原型,提炼山川高耸之势,以体现蜀文化的木建构形式搭建出盘旋向上升腾的山川意向,实现公园城市意境的当代转化,同时象征企业发展螺旋向上的美好未来。
▼效果图
![](/uploadfile/2024/0430/20240430041924567.jpg)
▼展馆外观
![](/uploadfile/2024/0430/20240430042129186.jpg)

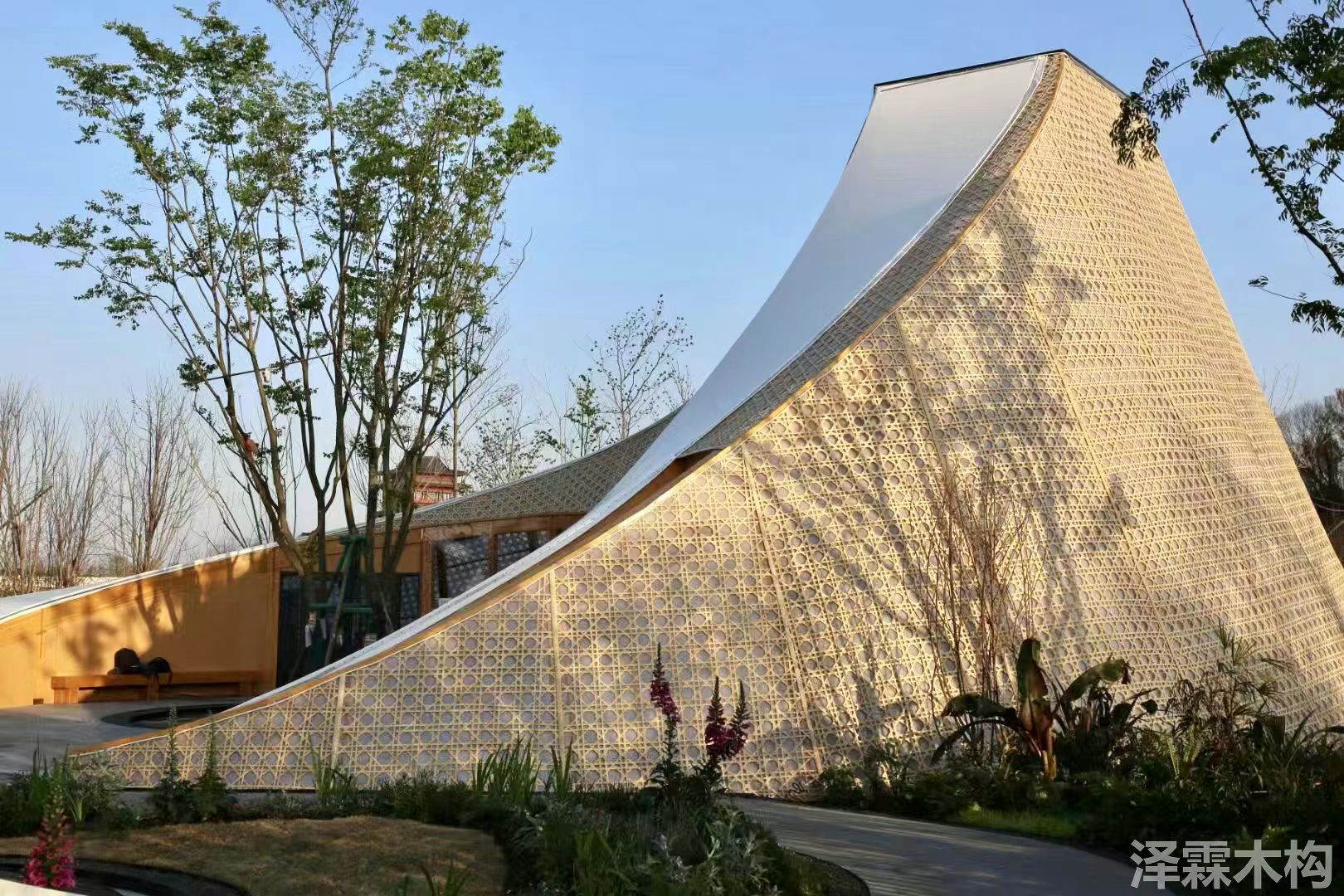

突破传统木构局限性,探索现代新型材料边界,建筑外表皮材料选择代表成都传统文化的竹编,与自然、传统对话,同时展厅室内形成光影绰约的空间效果。
![](/uploadfile/2024/0430/20240430042203167.jpg)
![](/uploadfile/2024/0430/20240430042227169.jpg)
结构受力件与建筑赋形融合考虑,将美学趣味和建构观念的矛盾藏匿在了设计之中。因为双曲面主梁的扭转形式,次梁与主梁之间的交叉节点成了实际建造中需要攻克的难点。通过明晰建筑的受力逻辑,加强次梁排布的秩序性,同时适当增加主梁高度为次梁收口余量一定的空间,提升了结构的整体性和精致度。
![](/uploadfile/2024/0430/20240430042444214.jpg)

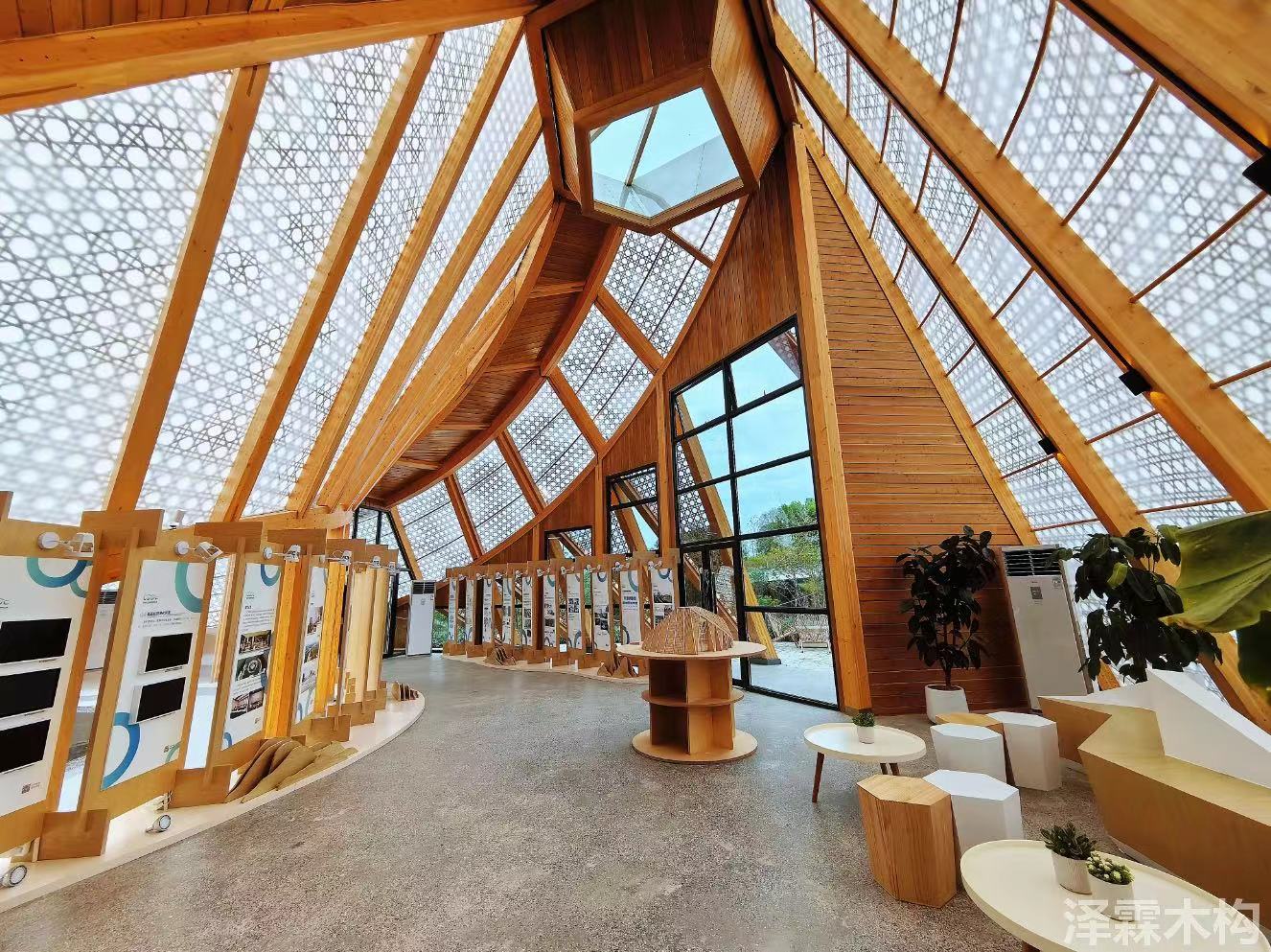

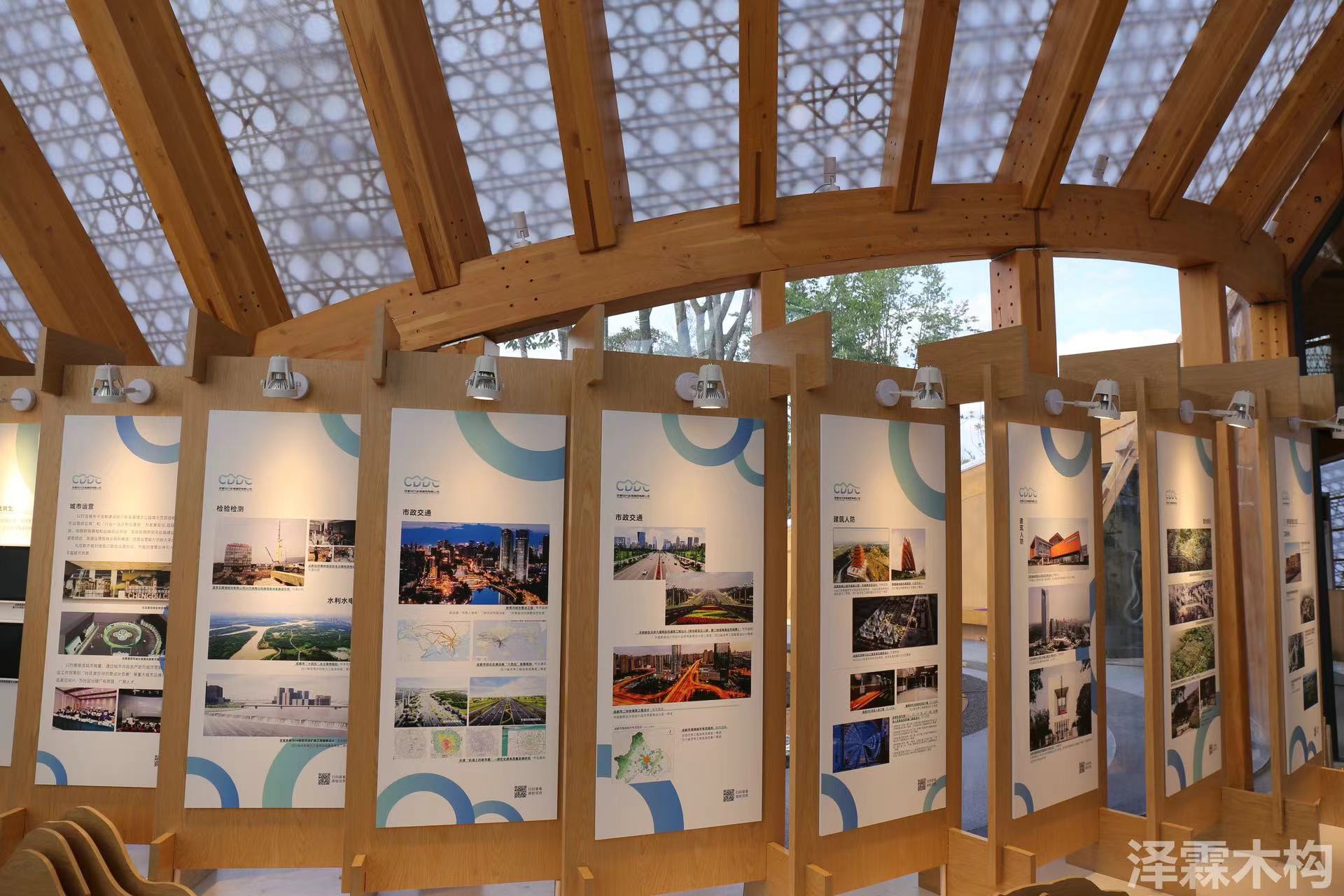

▼建筑室内
![](/uploadfile/2024/0430/20240430042520713.jpg)
![](/uploadfile/2024/0430/20240430042719394.jpg)
由于项目时间限制,现场不容许试错。为了在实体建筑的搭建过程中将出错率降至最低,建筑师决定首先制作一个缩小比例的手工模型。
![](/uploadfile/2024/0430/20240430042816185.jpg)
本项目的深化设计体现在对五根旋转上升的双曲面木结构主梁与斜向支撑木构的精细处理和创新应用上。这些梁不仅确定了建筑的升腾态势,也展现了流动性与自然的和谐。深化设计的一个亮点是如何将这些复杂的几何形态通过软件拟合转化为可实施的建筑方案,同时保持设计的完整性和美学价值。
![](/uploadfile/2024/0430/20240430043016443.jpg)
![](/uploadfile/2024/0430/20240430043030197.jpg)
▼总平面
![](/uploadfile/2024/0430/20240430043136729.jpg)
▼剖面
![](/uploadfile/2024/0430/20240430043158740.jpg)

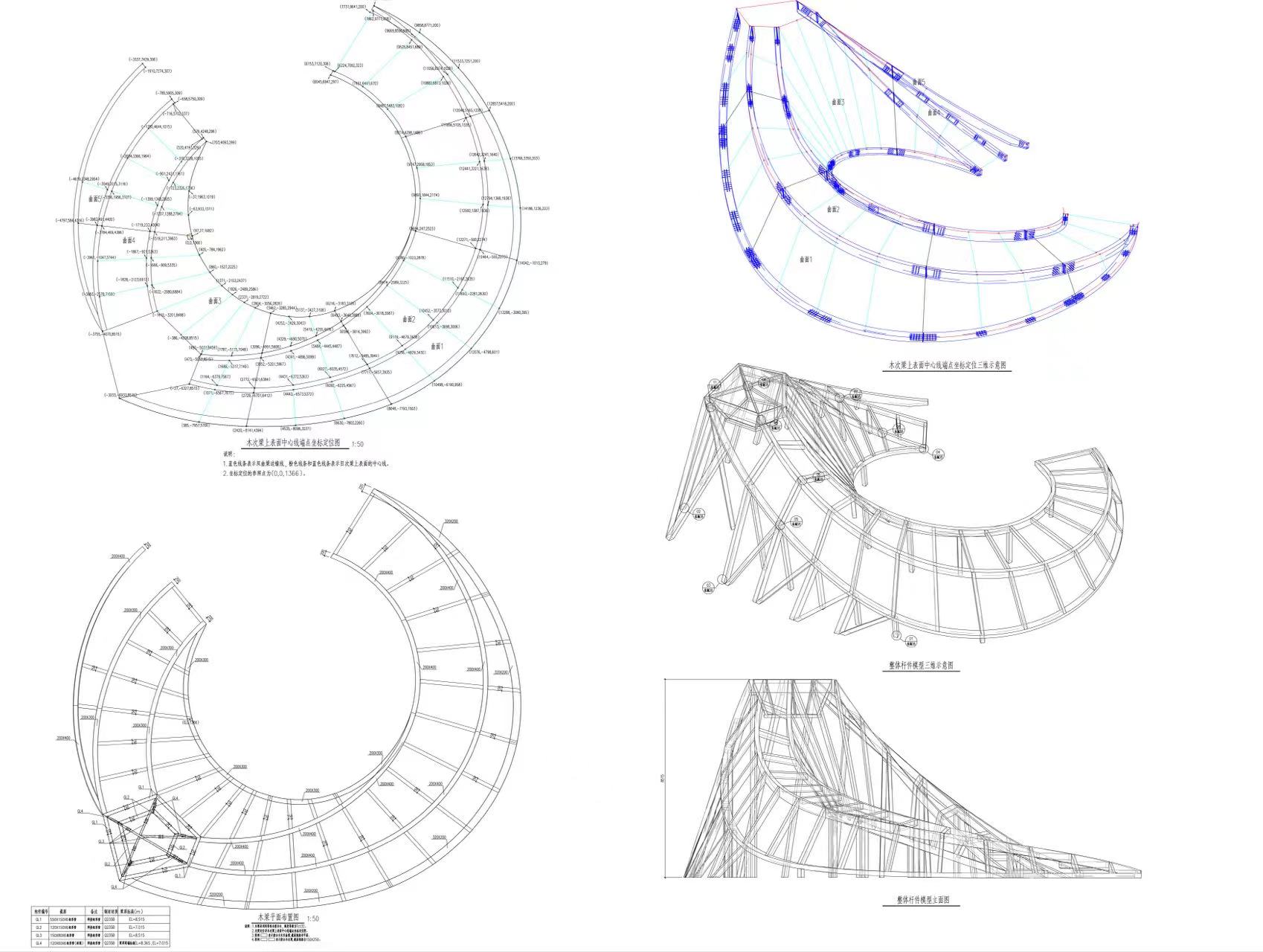

▼结构三维
![](/uploadfile/2024/0430/20240430043234713.jpg)
▼施工过程
![](/uploadfile/2024/0430/20240430043436182.jpg)

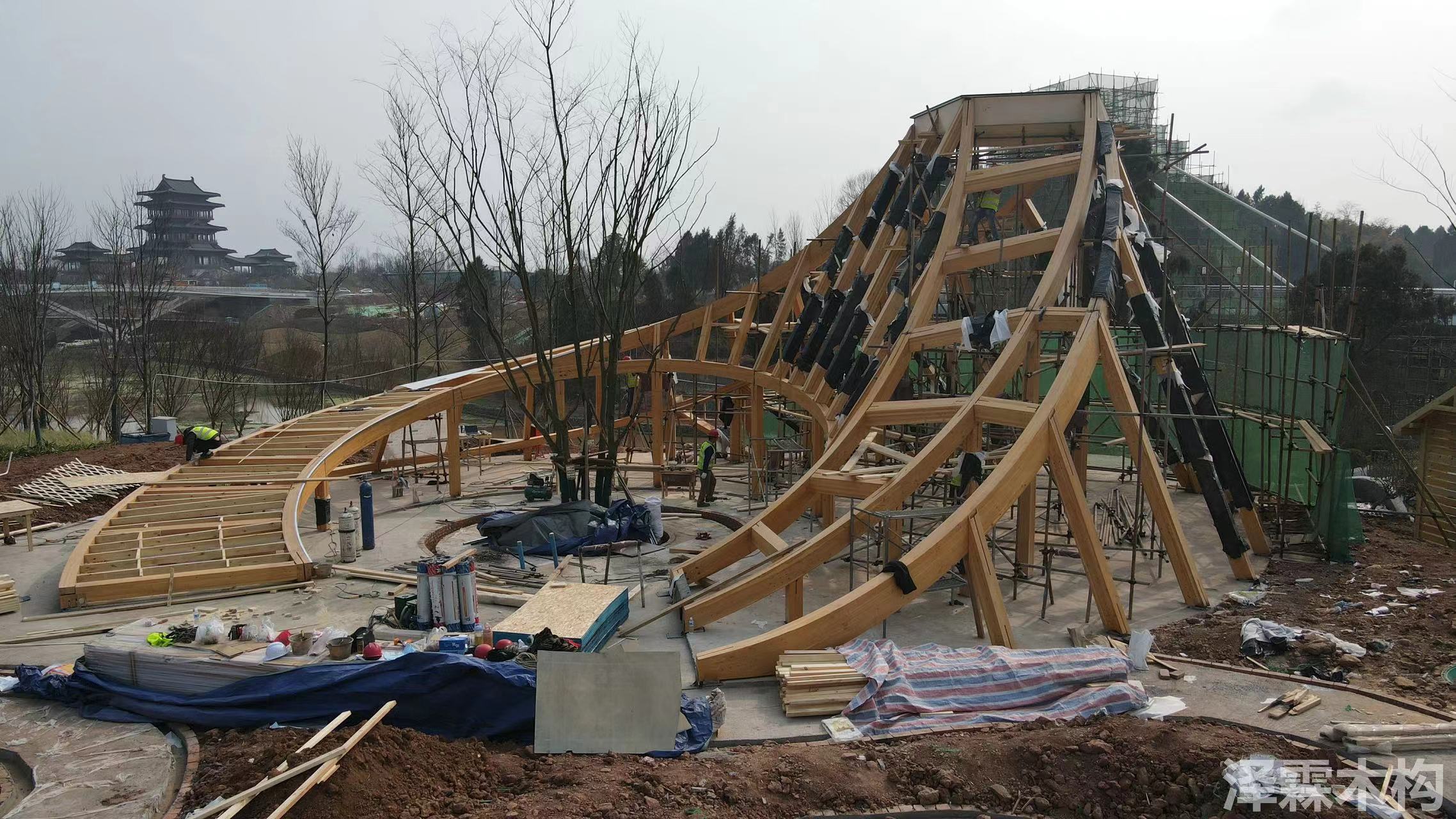

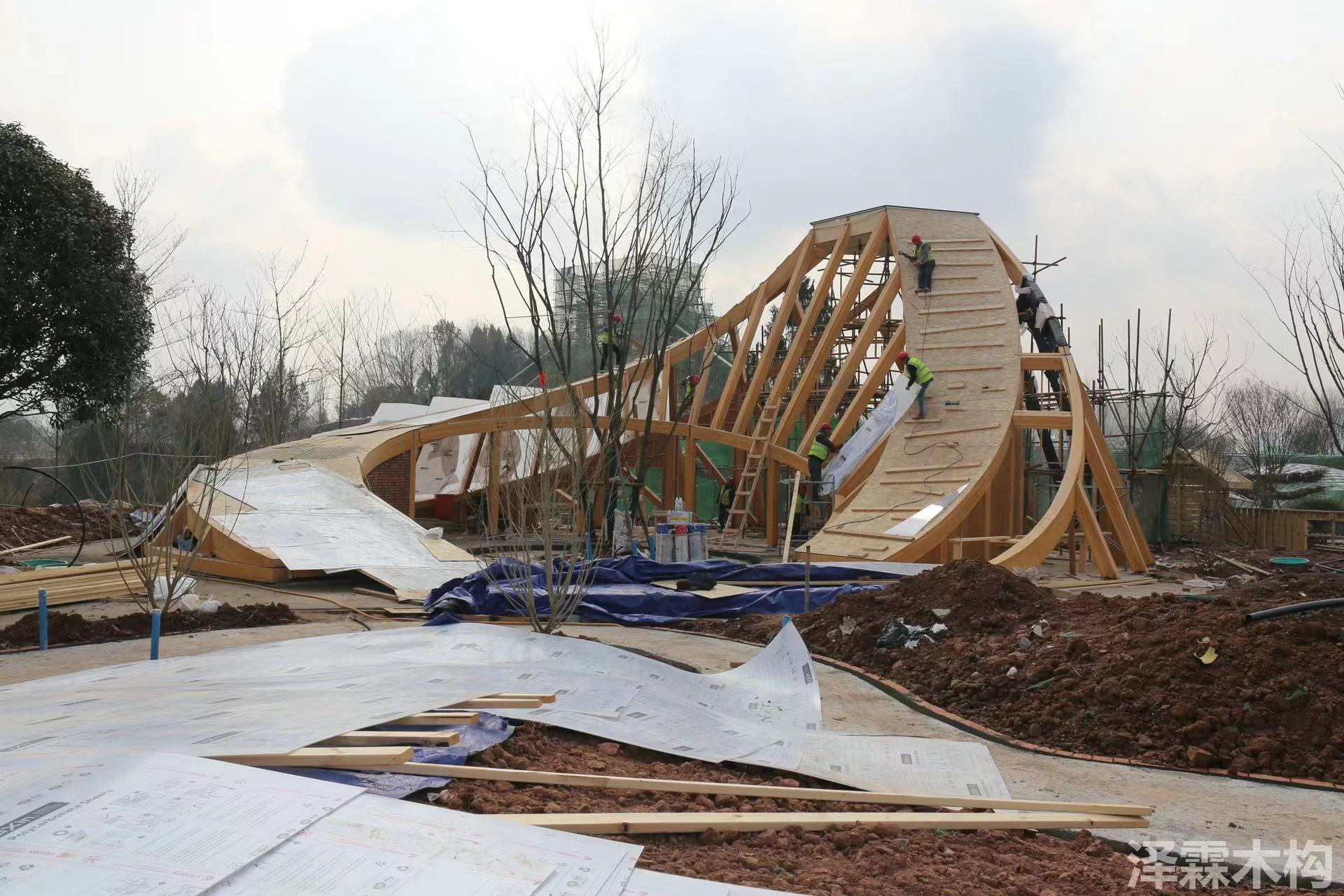

施工过程中,项目团队采用了数字化设计与预制技术,以确保设计的准确性和施工的效率。双曲面木梁的预制在控制环境中进行,以实现高精度和质量控制。智能加工机械臂制造双曲面胶合木梁技术配合现场使用GPS进行精准定位,确保了结构的快速和准确安装。
![](/uploadfile/2024/0430/20240430043512249.jpg)
![](/uploadfile/2024/0430/20240430043527286.jpg)
在双曲面胶合木梁的设计和制造上,要求高度精确的工程计算和创新的建造技术,确保每一根梁的准确度和结构安全,将双曲主梁间连接采用半钢性节点,具有较好的刚度和承载能力,柱脚刚性连接,木柱和斜撑构件共同构成了结构的抗侧力系统。
